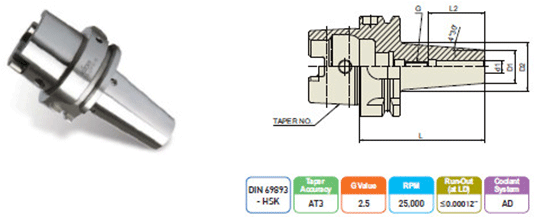

DUAL CONTACT SHRINK FIT HOLDER HSK (INCH) |
![]() |
DUAL CONTACT SHRINK FIT HOLDER HSK (INCH) |
TAPER No. | MODEL No. | d1 | D1 | D2 | L | L2 | G | EDP No. |
63A | HSK63A - SFH1/8-3.15 | 0.125 | 0.394 | 0.748 | 3.150 | 0.354 | - | VQ020 |
HSK63A - SFH3/16-3.15 | 0.188 | 0.394 | 0.748 | 3.150 | 0.472 | - | VQ022 | |
HSK63A - SFH1/4-3.15 | 0.250 | 0.827 | 1.063 | 3.150 | 1.417 | M5x0.8mm | VQ024 | |
HSK63A - SFH1/4-6.30 | 0.250 | 0.827 | 1.063 | 6.300 | 1.417 | M5x0.8mm | VQ026 | |
HSK63A - SFH3/8-3.35 | 0.375 | 0.945 | 1.260 | 3.350 | 1.654 | M8x1.0mm | VQ028 | |
HSK63A - SFH3/8-6.30 | 0.375 | 0.945 | 1.260 | 6.300 | 1.654 | M8x1.0mm | VQ030 | |
HSK63A - SFH1/2-3.54 | 0.500 | 0.945 | 1.260 | 3.540 | 1.850 | M10x1.0mm | VQ032 | |
HSK63A - SFH1/2-6.30 | 0.500 | 0.945 | 1.260 | 6.300 | 1.850 | M10x1.0mm | VQ034 | |
HSK63A - SFH5/8-3.75 | 0.625 | 1.063 | 1.339 | 3.750 | 1.969 | M12x1.0mm | VQ036 | |
HSK63A - SFH5/8-6.30 | 0.625 | 1.063 | 1.339 | 6.300 | 1.969 | M12x1.0mm | VQ038 | |
HSK63A - SFH3/4-3.94 | 0.750 | 1.299 | 1.654 | 3.940 | 2.047 | M16x1.0mm | VQ040 | |
HSK63A - SFH3/4-6.30 | 0.750 | 1.299 | 1.654 | 6.300 | 2.047 | M16x1.0mm | VQ042 | |
HSK63A - SFH1-4.53 | 1.000 | 1.732 | 2.087 | 4.530 | 2.283 | M16x1.0mm | VQ046 | |
HSK63A - SFH1-6.30 | 1.000 | 1.732 | 2.087 | 6.300 | 2.283 | M16x1.0mm | VQ048 | |
100A | HSK100A - SFH1/8-3.15 | 0.125 | 0.394 | 0.748 | 3.150 | 0.354 | - | VR020 |
HSK100A - SFH3/16-3.15 | 0.188 | 0.394 | 0.748 | 3.150 | 0.472 | - | VR022 | |
HSK100A - SFH3/8-3.54 | 0.375 | 0.945 | 1.260 | 3.540 | 1.654 | M8x1.0mm | VR024 | |
HSK100A - SFH3/8-6.30 | 0.375 | 0.945 | 1.260 | 6.300 | 1.654 | M8x1.0mm | VR026 | |
HSK100A - SFH1/2-3.74 | 0.500 | 0.945 | 1.260 | 3.740 | 1.850 | M10x1.0mm | VR028 | |
HSK100A - SFH1/2-6.30 | 0.500 | 0.945 | 1.260 | 6.300 | 1.850 | M10x1.0mm | VR030 | |
HSK100A - SFH5/8-3.94 | 0.625 | 1.063 | 1.339 | 3.940 | 1.969 | M12x1.0mm | VR032 | |
HSK100A - SFH5/8-6.30 | 0.625 | 1.063 | 1.339 | 6.300 | 1.969 | M12x1.0mm | VR034 | |
HSK100A - SFH3/4-4.13 | 0.750 | 1.299 | 1.654 | 4.130 | 2.047 | M16x1.0mm | VR036 | |
HSK100A - SFH3/4-6.30 | 0.750 | 1.299 | 1.654 | 6.300 | 2.047 | M16x1.0mm | VR038 | |
HSK100A - SFH1-4.53 | 1.000 | 1.732 | 2.087 | 4.530 | 2.283 | M16x1.0mm | VR040 | |
HSK100A - SFH1-6.30 | 1.000 | 1.732 | 2.087 | 6.300 | 2.283 | M16x1.0mm | VR042 | |
HSK100A - SFH1-1/4-4.72 | 1.250 | 1.732 | 2.087 | 4.720 | 2.283 | M16x1.0mm | VR044 | |
HSK100A - SFH1-1/4"-6.30 | 1.250 | 1.732 | 2.087 | 6.300 | 2.283 | M16x1.0mm | VR046 |
