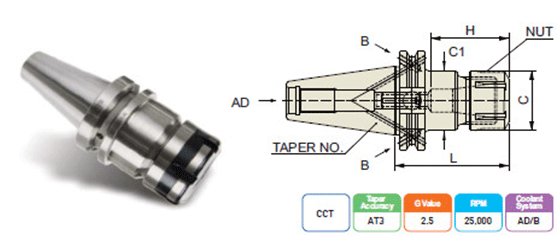

DUAL CONTACT SK SLIM CHUCK CCT |
![]() |
DUAL CONTACT SK SLIM CHUCK CCT |
TAPER No. | MODEL No. | CLAMPING RANGE | L | C | C1 | H | COLLET | EDP No. | |
MIN | MAX | ||||||||
40 | CCT40AD/B - SKA6-3.54 | 0.036-0.236 | 3.540 | 0.787 | 0.768 | 0.827 | 1.378 | SKC6 | TB020 |
CCT40AD/B - SKA6-4.72 | 0.036-0.236 | 4.720 | 0.787 | 0.768 | 0.827 | 1.378 | SKC6 | TB021 | |
CCT40AD/B - SKA6-5.90 | 0.036-0.236 | 5.900 | 0.787 | 0.768 | 0.827 | 1.378 | SKC6 | TB022 | |
CCT40AD/B - SKA10-3.54 | 0.068-0.394 | 3.540 | 1.102 | 1.083 | 1.181 | 1.969 | SKC10 | TB023 | |
CCT40AD/B - SKA10-4.72 | 0.068-0.394 | 4.720 | 1.102 | 1.083 | 1.181 | 1.969 | SKC10 | TB024 | |
CCT40AD/B - SKA10-5.90 | 0.068-0.394 | 5.900 | 1.102 | 1.083 | 1.181 | 1.969 | SKC10 | TB025 | |
CCT40AD/B - SKA13-3.54 | 0.108-0.512 | 3.540 | 1.299 | 1.299 | 1.220 | 2.559 | SKC13 | TB026 | |
CCT40AD/B - SKA13-4.72 | 0.108-0.512 | 4.720 | 1.299 | 1.299 | 1.220 | 2.559 | SKC13 | TB027 | |
CCT40AD/B - SKA13-5.90 | 0.108-0.512 | 5.900 | 1.299 | 1.299 | 1.220 | 2.559 | SKC13 | TB028 | |
CCT40AD/B - SKA16-3.54 | 0.108-0.630 | 3.540 | 1.575 | 1.575 | 1.772 | 2.756 | SKC16 | TB029 | |
CCT40AD/B - SKA16-4.72 | 0.108-0.630 | 4.720 | 1.575 | 1.575 | 1.772 | 2.756 | SKC16 | TB030 | |
CCT40AD/B - SKA16-5.90 | 0.108-0.630 | 5.900 | 1.575 | 1.575 | 1.772 | 2.756 | SKC16 | TB031 | |
CCT40AD/B - SKA20-3.54 | 0.138-0.787 | 3.540 | 1.909 | 1.909 | 1.850 | 3.150 | SKC20 | TB032 | |
CCT40AD/B - SKA20-4.72 | 0.138-0.787 | 4.720 | 1.909 | 1.909 | 1.850 | 3.150 | SKC20 | TB033 | |
CCT40AD/B - SKA20-5.90 | 0.138-0.787 | 5.900 | 1.909 | 1.909 | 1.850 | 3.150 | SKC20 | TB034 | |
CCT40AD/B - SKA25-3.54 | 0.630-1.000 | 3.540 | 2.165 | 2.165 | 2.165 | 3.346 | SKC25 | TB035 | |
CCT40AD/B - SKA25-4.72 | 0.630-1.000 | 4.720 | 2.165 | 2.165 | 2.165 | 3.346 | SKC25 | TB036 | |
CCT40AD/B - SKA25-5.90 | 0.630-1.000 | 5.900 | 2.165 | 2.165 | 2.165 | 3.346 | SKC25 | TB037 | |
50 | CCT50AD/B - SKA6-4.13 | 0.036-0.236 | 4.130 | 0.787 | 0.768 | 0.827 | 1.378 | CKC6 | TC020 |
CCT50AD/B - SKA6-5.31 | 0.036-0.236 | 5.310 | 0.787 | 0.768 | 0.827 | 1.378 | CKC6 | TC021 | |
CCT50AD/B - SKA6-6.50 | 0.036-0.236 | 6.500 | 0.787 | 0.768 | 0.827 | 1.378 | CKC6 | TC022 | |
CCT50AD/B - SKA6-7.68 | 0.036-0.236 | 7.680 | 0.787 | 0.768 | 0.827 | 1.378 | CKC6 | TC023 | |
CCT50AD/B - SKA10-4.13 | 0.068-0.394 | 4.130 | 1.102 | 1.083 | 1.181 | 1.969 | SKC10 | TC024 | |
CCT50AD/B - SKA10-5.31 | 0.068-0.394 | 5.310 | 1.102 | 1.083 | 1.181 | 1.969 | SKC10 | TC025 | |
CCT50AD/B - SKA10-6.50 | 0.068-0.394 | 6.500 | 1.102 | 1.083 | 1.181 | 1.969 | SKC10 | TC026 | |
CCT50AD/B - SKA10-7.68 | 0.068-0.394 | 7.680 | 1.102 | 1.083 | 1.181 | 1.969 | SKC10 | TC027 | |
CCT50AD/B - SKA13-4.13 | 0.108-0.512 | 4.130 | 1.299 | 1.299 | 1.220 | 2.559 | SKC13 | TC028 | |
CCT50AD/B - SKA13-5.31 | 0.108-0.512 | 5.310 | 1.299 | 1.299 | 1.220 | 2.559 | SKC13 | TC029 | |
CCT50AD/B - SKA13-6.50 | 0.108-0.512 | 6.500 | 1.299 | 1.299 | 1.220 | 2.559 | SKC13 | TC030 | |
CCT50AD/B - SKA13-7.68 | 0.108-0.512 | 7.680 | 1.299 | 1.299 | 1.220 | 2.559 | SKC13 | TC031 | |
CCT50AD/B - SKA16-4.13 | 0.108-0.630 | 4.130 | 1.575 | 1.575 | 1.772 | 2.362 | SKC16 | TC032 | |
CCT50AD/B - SKA16-5.31 | 0.108-0.630 | 5.310 | 1.575 | 1.575 | 1.772 | 2.756 | SKC16 | TC033 | |
CCT50AD/B - SKA16-6.50 | 0.108-0.630 | 6.500 | 1.575 | 1.575 | 1.772 | 2.756 | SKC16 | TC034 | |
CCT50AD/B - SKA16-7.68 | 0.108-0.630 | 7.680 | 1.575 | 1.575 | 1.772 | 2.756 | SKC16 | TC035 | |
CCT50AD/B - SKA20-4.13 | 0.138-0.787 | 4.130 | 1.909 | 1.909 | 1.850 | 3.150 | SKC20 | TC036 | |
CCT50AD/B - SKA20-5.31 | 0.138-0.787 | 5.310 | 1.909 | 1.909 | 1.850 | 3.150 | SKC20 | TC037 | |
CCT50AD/B - SKA20-6.50 | 0.138-0.787 | 6.500 | 1.909 | 1.909 | 1.850 | 3.150 | SKC20 | TC038 | |
CCT50AD/B - SKA20-7.68 | 0.138-0.787 | 7.680 | 1.909 | 1.909 | 1.850 | 3.150 | SKC20 | TC039 | |
CCT50AD/B - SKA25-4.13 | 0.630-1.000 | 4.130 | 2.165 | 2.165 | 2.165 | 3.346 | SKC25 | TC040 | |
CCT50AD/B - SKA25-5.31 | 0.630-1.000 | 5.310 | 2.165 | 2.165 | 2.165 | 3.346 | SKC25 | TC041 | |
CCT50AD/B - SKA25-6.50 | 0.630-1.000 | 6.500 | 2.165 | 2.165 | 2.165 | 3.346 | SKC25 | TC042 | |
CCT50AD/B - SKA25-7.68 | 0.630-1.000 | 7.680 | 2.165 | 2.165 | 2.165 | 3.346 | SKC25 | TC043 |
