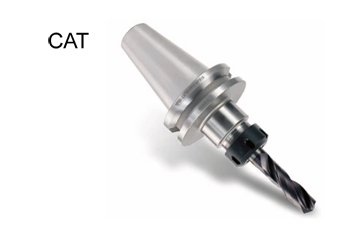

ER COLLET CHUCKS |
|
![]() |
![]() |
STUB ER COLLET CHUCK |

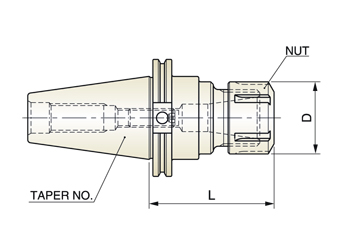

EDP No. | Type | Taper No. | Size Range | L | D | Collet Series |
BK232 | CAT 40-ER20-2.55 | 40 | .039-.511 | 2.55 | 1.26 | ER20 |
BK233 | CAT 40-ER25-2.50 | 40 | .039-.629 | 2.5 | 1.65 | ER25 |
BK234 | CAT 40-ER32-2.70 | 40 | .078-.787 | 2.7 | 1.88 | ER32 |
STANDARD ER COLLET CHUCK |
EDP No. | Type | Taper No. | Size Range | L | D | Collet Series |
BK030 | CAT 40-ER11-3.00 | 40 | .019-.275 | 3 | 0.63 | ER11 |
BK031 | CAT 40-ER16-2.88 | 40 | 1/32-13/32 | 2.88 | 1.08 | ER16 |
BK032 | CAT 40-ER20-4.00 | 40 | .039-.511 | 4 | 1.26 | ER20 |
BK133 | CAT 40-ER25-4.00 | 40 | .039-.629 | 4 | 1.65 | ER25 |
BK134 | CAT 40-ER32-4.00 | 40 | .078-.787 | 4 | 1.88 | ER32 |
BL031 | CAT 50-ER16-4.88 | 50 | 1/32-13/32 | 4.88 | 1.08 | ER16 |
BL032 | CAT 50-ER20-4.00 | 50 | .039-.511 | 4 | 1.26 | ER20 |
BL033 | CAT 50-ER25-4.00 | 50 | .039-.629 | 4 | 1.65 | ER25 |
BL034 | CAT 50-ER32-4.00 | 50 | .078-.787 | 4 | 1.88 | ER32 |
EXTENDED ER COLLET CHUCK |
EDP No. | Type | Taper No. | Size Range | L | D | Collet Series |
BK331 | CAT 40-ER16-4.88 | 40 | 1/32-13/32 | 4.88 | 1.08 | ER16 |
BK332 | CAT 40-ER20-6.00 | 40 | .039-.511 | 6 | 1.26 | ER20 |
BK432 | CAT 40-ER20-8.00 | 40 | .039-.511 | 8 | 1.26 | ER20 |
BK333 | CAT 40-ER25-6.00 | 40 | .039-.629 | 6 | 1.65 | ER25 |
BK334 | CAT 40-ER32-6.00 | 40 | .078-.787 | 6 | 1.88 | ER32 |
BL331 | CAT 50-ER16-6.88 | 50 | 1/32-13/32 | 6.88 | 1.08 | ER16 |
BL332 | CAT 50-ER20-6.00 | 50 | .039-.511 | 6 | 1.26 | ER20 |
BL333 | CAT 50-ER25-6.00 | 50 | .039-.629 | 6 | 1.65 | ER25 |
BL334 | CAT 50-ER32-6.00 | 50 | .078-.787 | 6 | 1.88 | ER32 |
EXTRA EXTENDED ER COLLET CHUCK |
EDP No. | Type | Taper No. | Size Range | L | D | Collet Series | List Price |
BL432 | CAT 40-er20-8.00 | 40 | .039-.511 | 8.00 | 1.26 | ER20 |
