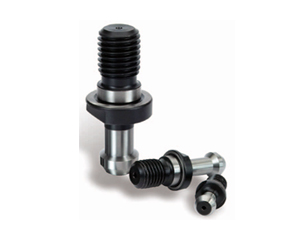

PULL STUD |
|
![]() |
![]() |
PULL STUD BOLT |

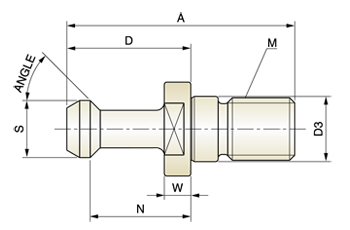

EDP No. | Type C= Coolant | Angle | S | P | D3 | A | N | D | W | M |
SK661 | CAT-40 ANSI C | 45 | 0.74 | 0.49 | 0.49 | 1.5 | 0.44 | 0.64 | 0.12 | 5/8-11 |
SL661 | CAT-50 ANSI C | 45 | 1.14 | 0.82 | 0.82 | 2.3 | 0.7 | 1 | 0.2 | 1-8 |
SK561 | CAT-40 ANSI | 45 | 0.74 | 0.49 | 0.49 | 1.5 | 0.44 | 0.64 | 0.12 | 5/8-11 |
SL561 | CAT-50 ANSI | 45 | 1.14 | 0.82 | 0.82 | 2.3 | 0.7 | 1 | 0.2 | 1-8 |
SK761 | CAT-40 Type I | 45 | 0.59 | 0.394 | 0.512 | 2.25 | 0.99 | 1.266 | 0.12 | 5/8-11 |
SK762 | CAT-40 Type II | 60 | 0.59 | 0.394 | 0.512 | 2.25 | 0.99 | 1.266 | 0.12 | 5/8-11 |
SK763 | CAT-40 Type III | 90 | 0.59 | 0.394 | 0.512 | 2.25 | 0.99 | 1.266 | 0.12 | 5/8-11 |
SK861 | CAT-40 Type I C | 45 | 0.59 | 0.394 | 0.512 | 2.25 | 0.99 | 1.266 | 0.12 | 5/8-11 |
SK862 | CAT-40 Type II C | 60 | 0.59 | 0.394 | 0.512 | 2.25 | 0.99 | 1.266 | 0.12 | 5/8-11 |
SK863 | CAT-40 Type III C | 90 | 0.59 | 0.394 | 0.512 | 2.25 | 0.99 | 1.266 | 0.12 | 5/8-11 |
SL761 | CAT-50 Type I | 45 | 0.906 | 0.669 | 0.827 | 3.346 | 1.377 | 1.772 | 0.39 | 1-8 |
SL762 | CAT-50 Type II | 60 | 0.906 | 0.669 | 0.827 | 3.346 | 1.377 | 1.772 | 0.39 | 1-8 |
SL763 | CAT-50 Type III | 90 | 0.906 | 0.669 | 0.827 | 3.346 | 1.377 | 1.772 | 0.39 | 1-8 |
SL861 | CAT-50 Type I C | 45 | 0.906 | 0.669 | 0.827 | 3.346 | 1.377 | 1.772 | 0.39 | 1-8 |
SL862 | CAT-50 Type II C | 60 | 0.906 | 0.669 | 0.827 | 3.346 | 1.377 | 1.772 | 0.39 | 1-8 |
SL863 | CAT-50 Type III C | 90 | 0.906 | 0.669 | 0.827 | 3.346 | 1.377 | 1.772 | 0.39 | 1-8 |
SH061 | BT-40 PS 1 | 45 | 0.59 | 0.394 | 0.669 | 2.36 | 1.102 | 1.378 | 0.23 | M16 |
SI 061 | BT-50 PS 5 | 45 | 0.905 | 0.669 | 0.984 | 3.346 | 1.377 | 1.772 | 0.39 | M24 |
SH062 | BT-40 PS 2 | 60 | 0.59 | 0.394 | 0.669 | 2.36 | 1.102 | 1.378 | 0.23 | M16 |
SI 062 | BT-50 PS 6 | 60 | 0.905 | 0.669 | 0.984 | 3.346 | 1.377 | 1.772 | 0.39 | M24 |
SH063 | BT-40 PS 8 | 90 | 0.59 | 0.394 | 0.669 | 2.36 | 1.102 | 1.378 | 0.23 | M16 |
SI 063 | BT-50 PS 0 | 90 | 0.905 | 0.669 | 0.984 | 3.346 | 1.377 | 1.772 | 0.39 | M24 |
SK161 | CAT-40 Type I | 45 | 0.59 | 0.394 | 0.512 | 2.25 | 0.99 | 1.266 | 0.236 | 5/8-11 |
SK162 | CAT-40 Type II | 60 | 0.59 | 0.394 | 0.512 | 2.25 | 0.99 | 1.266 | 0.236 | 5/8-11 |
SK163 | CAT-40 Type III | 90 | 0.59 | 0.394 | 0.512 | 2.25 | 0.99 | 1.266 | 0.236 | 5/8-11 |
SK261 | CAT-40 Type I C | 45 | 0.59 | 0.394 | 0.512 | 2.25 | 0.99 | 1.266 | 0.236 | 5/8-11 |
SK262 | CAT-40 Type II C | 60 | 0.59 | 0.394 | 0.512 | 2.25 | 0.99 | 1.266 | 0.236 | 5/8-11 |
SK263 | CAT-40 Type III C | 90 | 0.59 | 0.394 | 0.512 | 2.25 | 0.99 | 1.266 | 0.236 | 5/8-11 |
